PLC工控物联网解决方案

一、计算机控制的必要性

       近年来计算机控制系统，越来越多的进入企业，而采用计算机控制锅炉运行，更是能真正的保证锅 炉自动、安全、节能、稳定、经济运行，减少操作人员、减轻操作人员的劳动强度。采用计算机变频控制，才能实现对锅炉运行过程的自动检测、自动控制 等多项功能。 能为管理者提供可靠的技术数据，通过记录数据可对每个人， 每个班次，对锅炉操作情况的掌控，如耗电、耗煤、耗水节能情况、锅炉设备 及负荷运行情况等提供有力的分析数据。

三、方案概述

       针对目前工业锅炉的行业背景，山东简洁软件有限公司依托山东简洁软件公司在工业锅炉和自动控制 方面的产品与技术优势。利用先进的物联网技术、云计算技术、移动互联技术和智能控制技术，为用户的锅炉设备安全、高效、节能、环保地运行提供了可靠 的保证，提高了能源综合利用效率。

       通过2G/3G/4G 网络或宽带网络实现锅炉设备联网，实时接收锅炉设备运行参数，如温度、水位、压力 参数等， 并进行存储和管理。通过浏览器或手机客户端实时显示所有已联网设备的实时运行情况， 对锅炉状态数据进行智能预警，为设备运维阶段故障分析、 高效管理和稳定运行提供有力支持。

功能介绍：

       “智能锅炉监控”APP可实现的功能主要有：实时监控、报警、设定参数等信息展示。实时监控功能是页 面上动态展现锅炉运行实时数据，包括运行状态、运行时间，运行温度、填料重量、燃料类型，介质类型，锅炉液位状态，水箱液位状态，模式编号，防冻开关 状态，加热组状态，热水泵状态，出口温度等；报警信息主要是设备运行过程中的报警信息展示及处理情况；设定参数主要是用户输入的设备要求参数，如运行温 度、填料重量、排烟温度，报警温度，停炉温度，目标温度，启炉回差温度，前延时，后延时等。

       本系统具有良好的易用性和可靠性，操作简单，使用方便，并保证信息的安全性和保密性，可以保证用户 24小时实时、高效、智能的对设备进行监控。

       结合本系统的使用说明书，现针对烘干炉设备监控使用做如下简要说明：

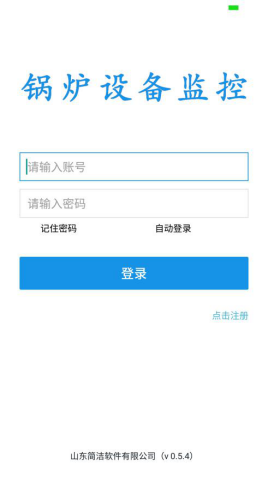

一、用户下载安装平台（图1）后，可以通过注册登录本平台（图2）；

图1

图2

二、界面介绍

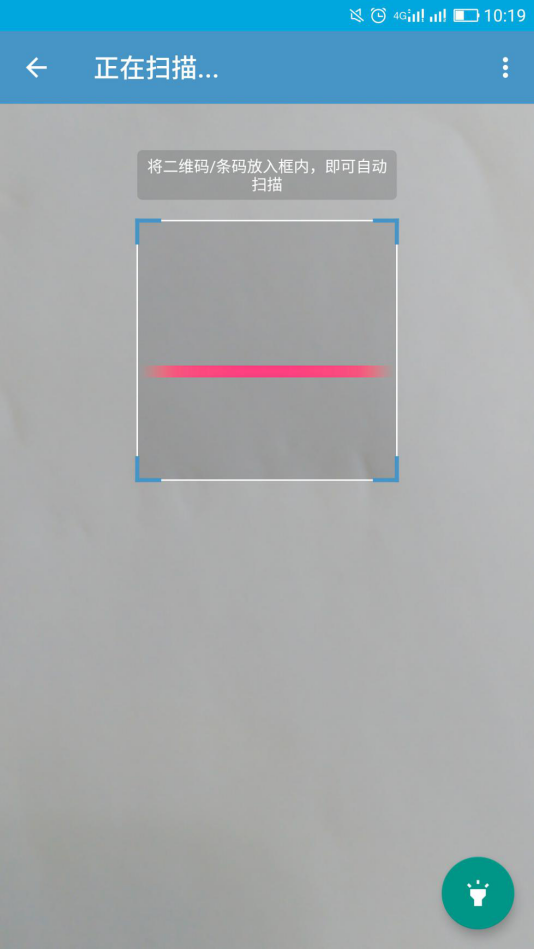

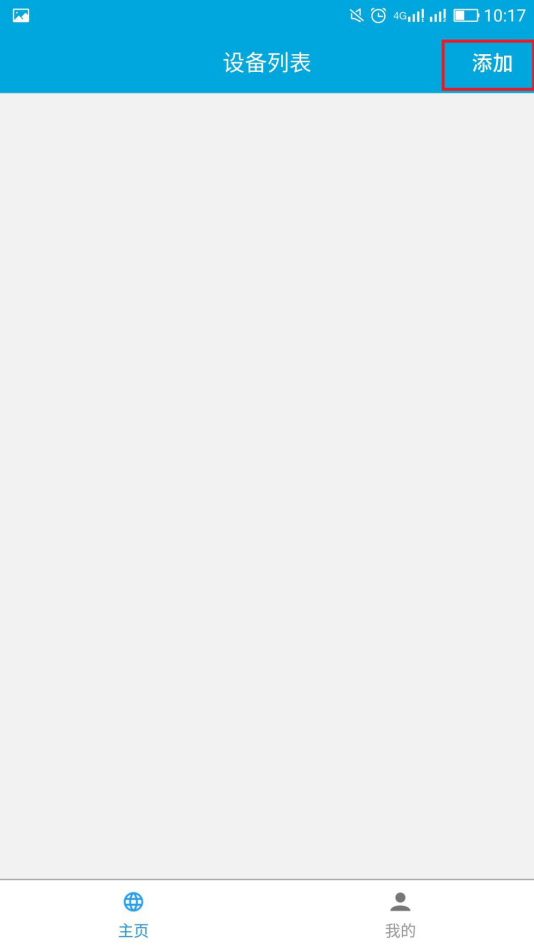

（1）、用户在控制器上将所需的报警参数信息输入控制器后，点击主页面（图3）右上角【添加】按钮，便可以进入扫描页面（图4），通过扫描所需监控设备控制 器的二维码，扫描成功后便可以获取本设备的相关列表信息（图5）。

图3

图4

图5

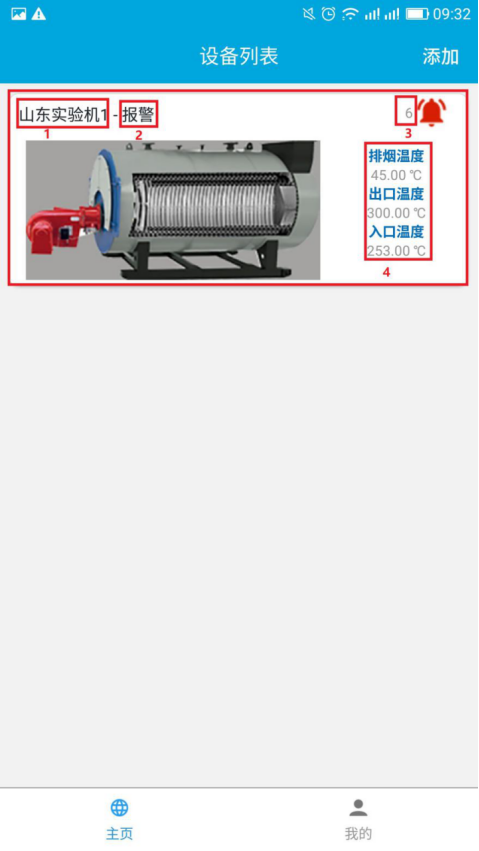

       （2）、列表可以通过添加扫码的方式添加多台控制器，便于对多台设备进行实时监控。 图5界面中，其中1 为设备名称，2为显示类型，3为报警次数，4为设备主要参数。用户可以通过查看列表对设备的运行状况和报警情况等有明确的了解。

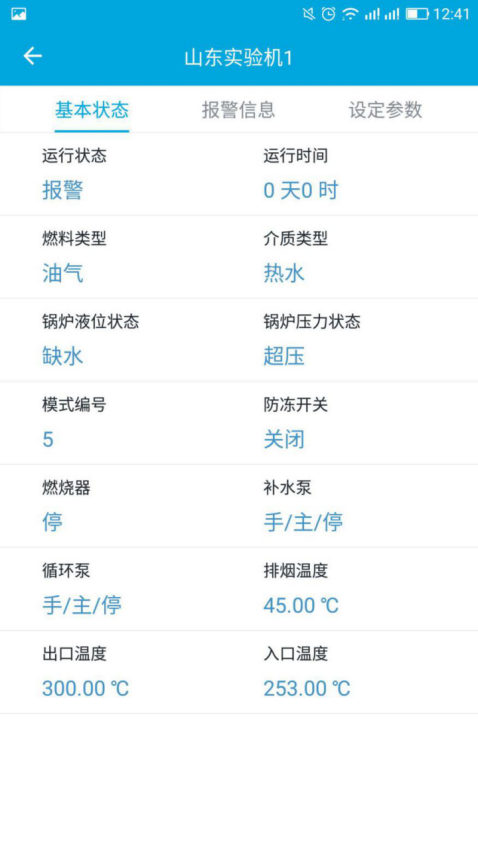

       （3）点击图5界面中的扫描设备列表（以红色标中列表为例）即可进入设备详细信息展示（图6所示），页面 分为【基本状态】、【报警信息】、【设定参数】三个窗口，系统默认进入【基本状态】窗口；

图6

       （4）、图5中的展示的信息主要有【基本状况】(图6)，【报警信息】，【设定参数】三个 窗口，点击 对应的窗口按钮即可进行窗口切换，以便查看对应的动态信息；其中【基本状况】：包括运行状态、运行时间，燃料类型，介质类型，锅炉液位状态，水 箱液位状态，模式编号，防冻开关状态，加热组状态，热水泵状态，出口温度等；【报警信息】：设备运行过程中的报警信息展示及处理情况；【设定参数】：设备 运行时输入的参数要求。

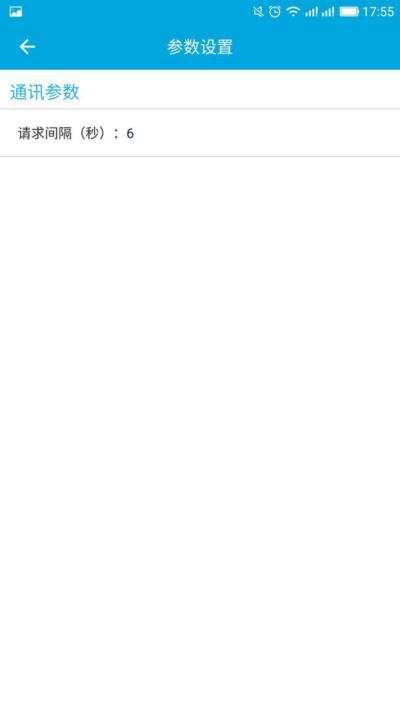

       （5）、用户可以通过设置通讯参数（图7）对平台信息进行定时刷新

图7

，并可以通过wifi推送将手机信息推送给控制器，反向修改控制器参数，当设备运行超出设置报警参数值，系统平台便会报警（报警方式可通过系统进行设置），并可 在平台中查看报警详细信息（报警时间，报警次数，报警原因）；

三、烘干炉温度监控：用户有多台烘干炉，便可将烘干炉的运行信息通过扫描控制器的二维码录入本系统。本系统将自动识别二维码信息，并在系统的列表信息中显示 录入成功的设备相关信息（温度，运行状态等）。当设备运行温度超出报警值，系统平台便会报警（报警方式可通过系统进行设置），并可在平台中查看报警详细信息 （时间，报警次数，报警原因），用户可通过报警信息对设备作出相应的操作；

四、烘干炉重量监控：实现高低重量报警，自动计算高低重量。例如，用户在烘干炉中每次填料为6000-8000斤，烘干后的重量为1500-2000斤。可以在控制器中将高重 量的临界值设置为8000斤，低重量设置为8000/3.8=2105斤，当重量超过8000斤或低于2105斤时，系统平台便会报警（报警方式可通过系统进行设置），用户可在平台 中查看报警详细信息（报警时间，报警次数，报警原因）并通过报警信息实时控制填料重量。

五、其他监控：系统除了对温度和重量监控外，还可以对其他的设备运行要求（燃料类型，介质类型，锅炉液位状态，水箱液位状态，模式编号，防冻开关状态，加热组 状态，热水泵状态，出口温度等）进行实时监控处理。
