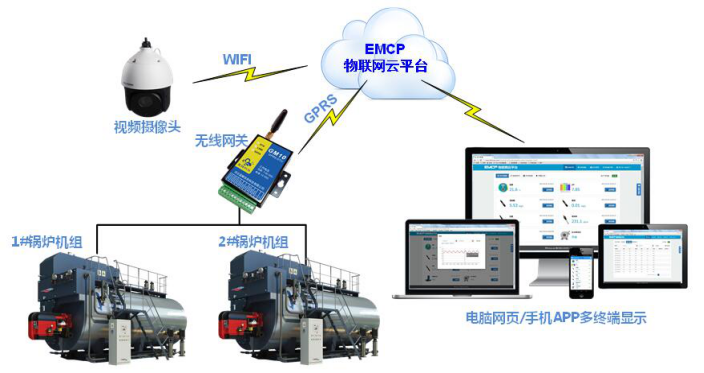

智物联锅炉物联网系统采用分层结构设计,共分为三层:数据采集层(APRUS适配器)、云平台(GARDS云平台)、应用(FIDIS应用系统)
核心功能:
1、设备监控子系统
通过PC、APP、大屏实时监控锅炉整体运行状态,实现故障报警、视频监控的实时上传。
运行状态:开关机状态、目标压力、目标水位、燃烧设定
设备分布:整体设备运行情况、设备地理位置
炉体参数:炉膛温度、水位、压力、节能器-进出水温度、冷凝器-进出水温度等
运行参数:水瞬时流量、蒸汽流量、氧含量等
辅机参数:燃烧输出状态、变频器输出频率、冷凝泵输出状态等
环保参数:尾气污染物(Sox、NOx等)指标数据
2、设备管理子系统
以锅炉设备或项目为中心,关联统计各类数据:
项目信息: 项目名称、锅炉数量、地理位置等
设备信息:客户名称、锅炉类型、型号、运行状态等
实时监控:炉本参数、辅机参数、运行参数
历史数据:设备所有运行历史数据
告警记录:设备ID、告警等级、发生时间、处理情况等
历史工单:设备问题、处理时间、处理情况等
生命周期:水泵、燃烧机、冷凝器等使用时间、更换记录
3、故障工单管理子系统
针对故障报警可生成工单,工单处理流程:技术工程师-技术经理-技术总工
所有工单均保存在相应设备的全生命周期管理数据库,后期方便统一查询
告警:设备ID、告警等级、发生时间、处理情况
工单功能:工单种类、制单方法、工单内容、受理坐席、处理人等
4、客户管理子系统
通过以锅炉设备为中心的数据规划, 管理 相应设备对应的客户统计。
客户项目信息:锅炉数量、位置、联系人信息等
客户设备信息:锅炉信息、燃烧器信息、辅机信息等
